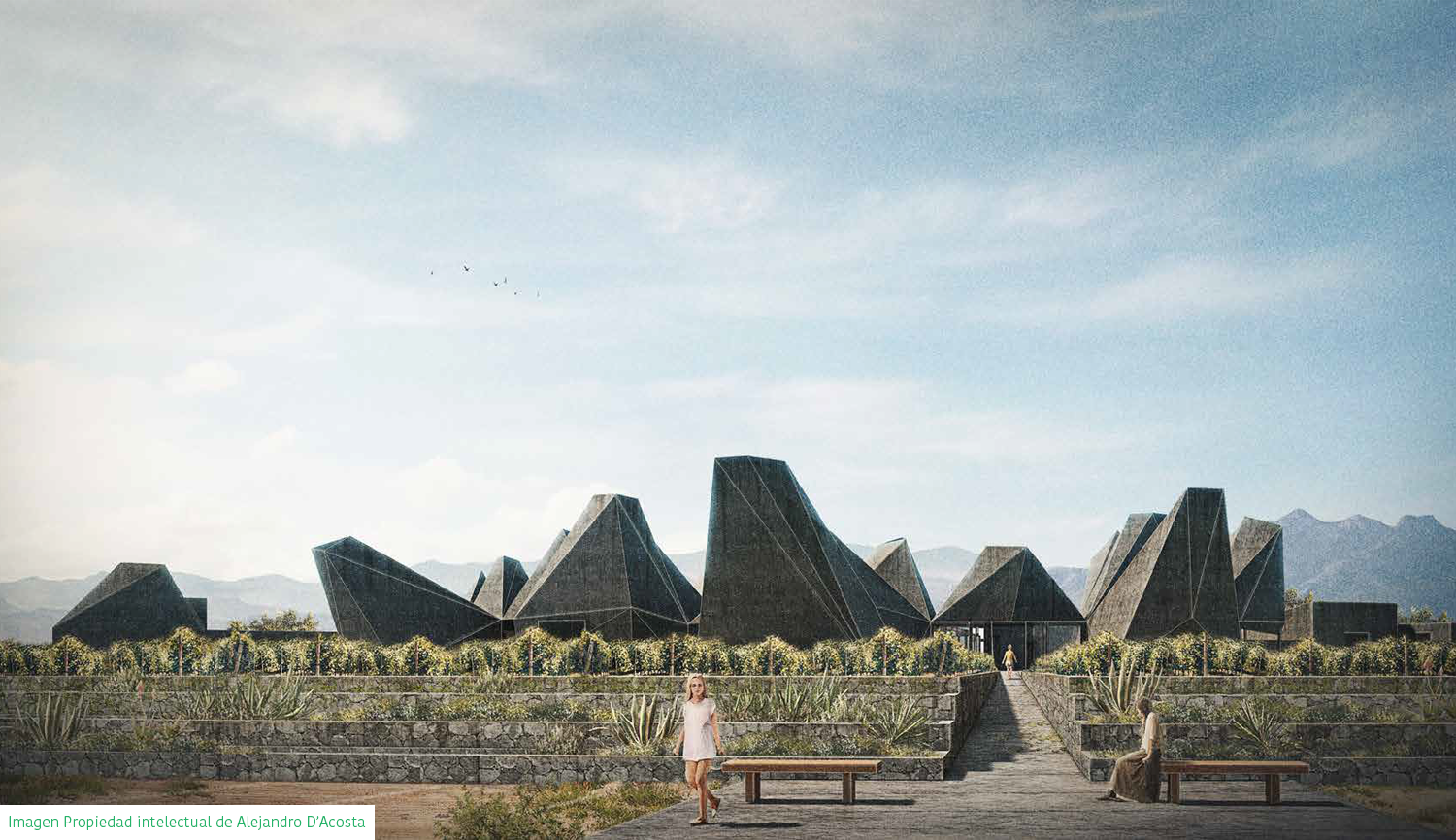

VINÍCOLA FRONDA
Estudio bioclimático, de asoleamiento, iluminación natural, CFD, modelado energético, análisis de temperaturas y humedad por áreas climáticas. Se realizan todos los estudios en etapa de proyecto arquitectónico con el fin de entender el comportamiento pasivo de los materiales y espesores usados, así como de las chimeneas de ventilación propuestas y cómo afectan las mismas en las ganancias de calor, en la entrada de luz en los espacios y en la ventilación natural. La importancia de las temperaturas y humedad relativa es clave para la conservación del vino por lo que mediante este estudio, la idea es lograr las mejores condiciones para evitar incrementar consumos de climatización. La vitivinícola Fronda tiene un fuerte compromiso con la sostenibilidad y su comunidad y estos son sus valores: •Vitivinícola viva y sostenible. •Huerto orgánico •Con los más altos estándares de Sostenibilidad en la construcción (LEED). •Una vitivinícola que le devuelva a la Tierra la riqueza que nos comparte con su vid, regenerativa. •Aprender y transmitir a nuestra comunidad la sostenibilidad y armonía con la naturaleza. •Participar en el reto “Arquitectura de puertas cerradas”. •Irradiar a nuestra comunidad la sostenibilidad y armonía con la naturaleza. Fronda es un ecosistema creativo en el que convivimos, compartimos y cocreamos.

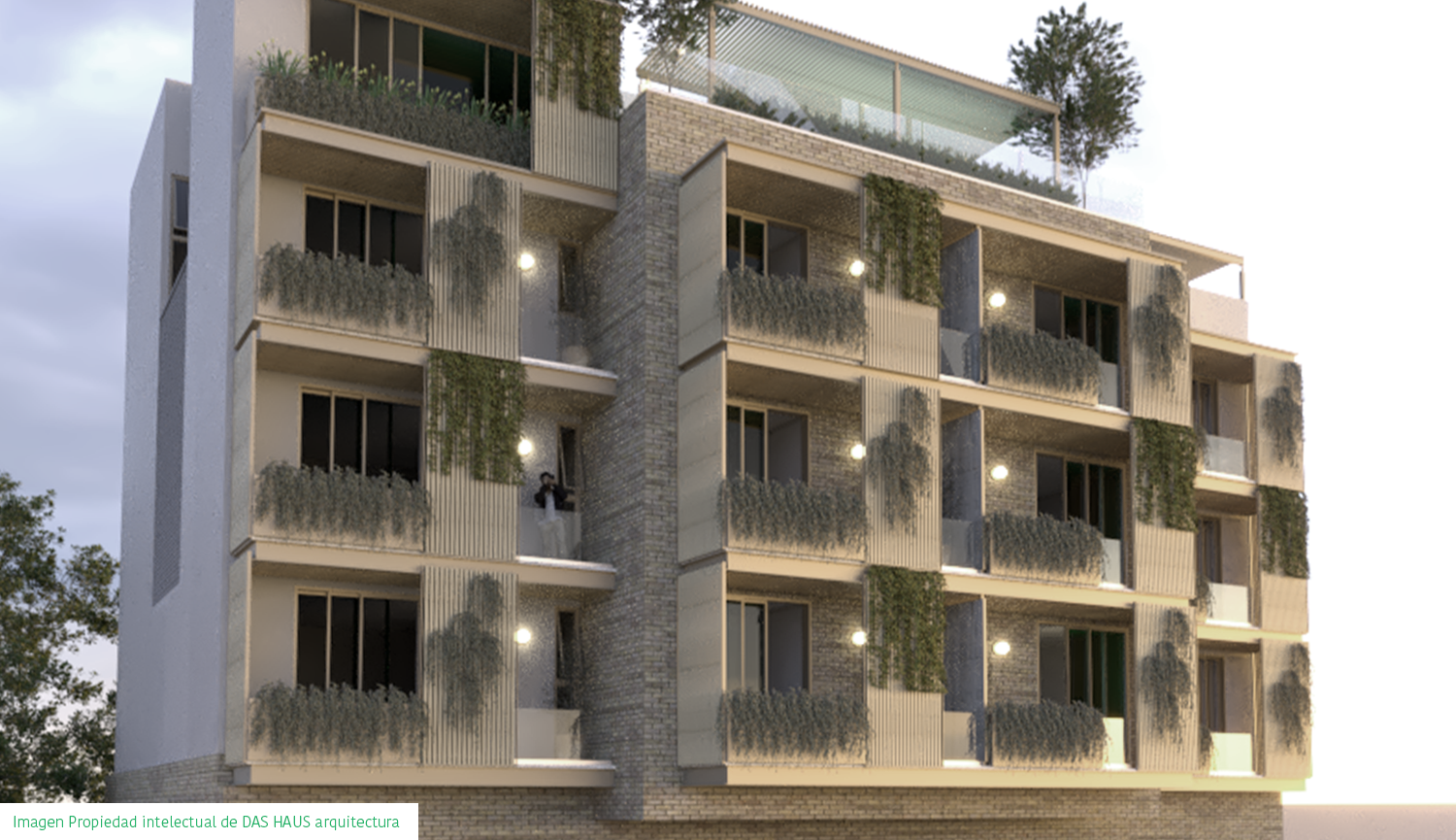

PASSIFLORA
Proyecto residencial en Querétaro pensado para crear comunidad, venta de productos ecológicos y orgánicos. Colaboración con despacho DAS HAUS. El proyecto se concibe desde la sostenibilidad comunitaria, arquitectónica y sistemas activos de ingenierías regenerativas. Acompañamos al despacho desde la etapa del proyecto arquitectónico realizando la consultoría energética integral: análisis del clima, estudio de soleamiento, estudio de iluminación natural, simulaciones de confort en cada uno de los espacios, y evaluación de las demandas de climatización. Elaboramos también el estudio de factibilidad sustentable, donde establecemos los % de ahorro en energía, agua, drenaje, y emisiones de Co2. Se realiza un análisis integral que determine esos % en etapas iniciales para poder integrar los criterios y las tecnologías activas como tratamiento de agua, m3 de captación, área de paneles solares y de calentamiento de agua y no incurrir en costos adicionales al final del proyecto y tener que hacer ajustes innecesarios. Se presentan soluciones en: •Captación pluvial •Potabilización de agua central •Calentamiento híbrido central •Planta de tratamiento de aguas residuales •Reuso de agua tratada •Sistema de riego eficiente •Equipos de bombeo inteligente •Generación fotovoltaica Colaboramos también en etapa de construcción, en la ejecución de las instalaciones diseñadas en base al estudio previo realizado: hidraulicas, sanitarias, pluviales y eléctricas, dimensionado de cuarto de bombas, planta de tratamiento, paneles solares y calentamiento solar de agua. Gracias al cliente, despacho, ingenieros y EKOA, pudimos lograr un proceso real de INTEGRATED DESIGN donde la sostenibilidad es clave en todo el proceso de diseño y ejecución. Estudio de factibilidad de ingenierias y ahorros: •Agua: 55% •Gas: 74% •Drenaje: 78% •Electricidad: 56% •Emisiones: 61% •Retorno de la inversión: 1 año y 5 meses

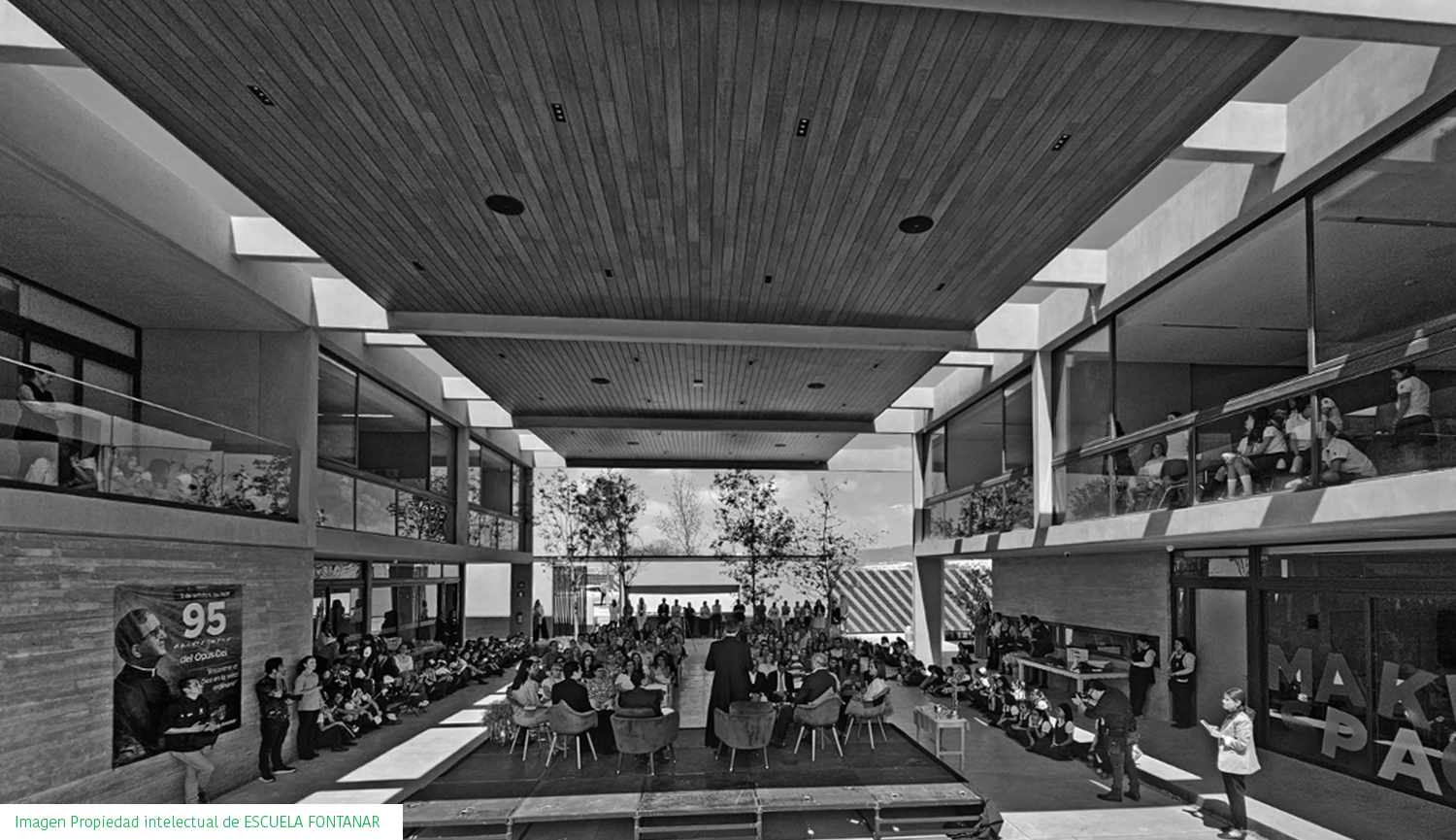

COLEGIO FONTANAR
Escuela compuesta por 3 edificios, diseñada por el despacho MARVAN ARQUITECTOS Y BARQUET ARQUITECTOS, desde el planteamiento pasivo por requerimientos del cliente. Se introducen materiales con buena inercia térmica con el fin de evitar la instalación de sistemas de climatización que afecten a la salud de los alumnos. En este caso, nosotros acompañamos en el proceso de diseño al despacho de arquitectura que llevó a cabo el proyecto, como consultores energéticos externos apoyando con :Estudio bioclimático, de asoleamiento, estrategias de confort, modelado energético, iluminación natural, análisis de temperaturas, humedad, ganancias y pérdidas en las aulas. Una vez analizado el proyecto, pudimos entender que algunas aulas tenían mejor comportamiento energético que otras, por lo que se propusieron estrategias bioclimáticas de mejora junto con el despacho para poder aumentar el confort al 80-90%. En caso de no hacerlo, se tendría que llegar al confort con sistemas activos de climatización. El proyecto se encuentra construido y se materializó como se concibió de forma pasiva por parte del despacho. Tuvimos la oportunidad de monitorear y corroborar temperaturas y comportamiento real de las medidas arquitectónicas aplicadas físicamente ya en operación, y se dieron algunas recomendaciones adicionales in situ para lograr un desempeño energético ejemplar y confort en todas las aulas, como por ejemplo hacer uso de la ventilación nocturna pasiva en los meses de verano. Un elemento arquitectónico clave a analizar fueron los dientes de sierra planteados y la influencia de éstos en iluminación natural, ventilación cruzada e influencia en el confort para evitar sobrecalentamiento. No olvidemos que la arquitectura pasiva aprovecha los recursos naturales como la luz solar y el viento, para crear un hábitat confortable, eficaz del punto de vista energético y respetuoso con el medio ambiente. Eso es Fontanar.

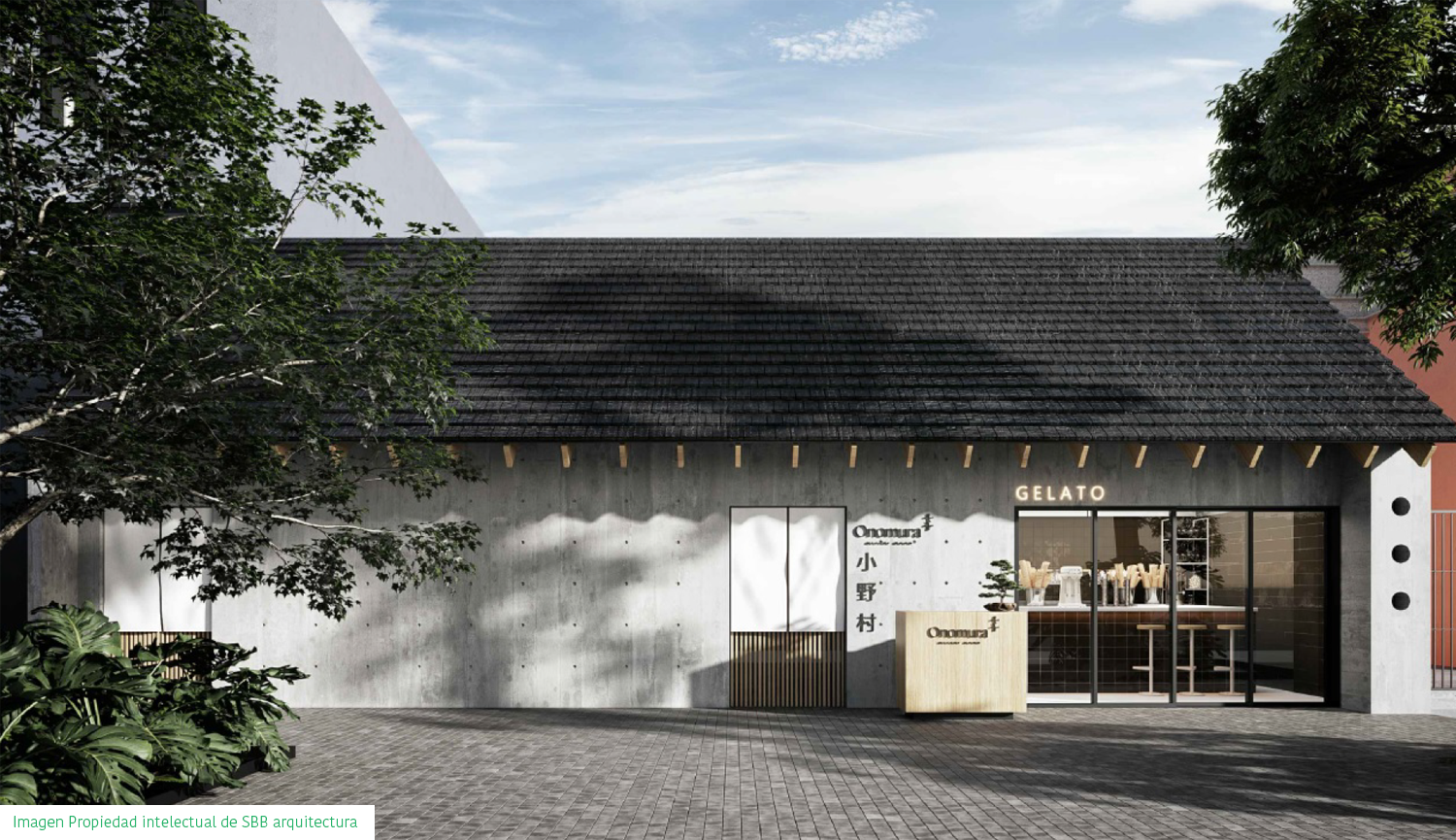

ONOMURA
Estudio bioclimático y de consultoría energética en restaurante japonés ubicado en CDMX ( en proyecto externo de despacho de arquitectos) Se realiza el estudio bioclimático del entorno, para entender la influencia de las sombras en la cubierta de vidrio. Se analizan 4 tipos de vidrio según fichas técnicas proporcionadas por el despacho para entender la influencia en demanda de climatización de cada tipo de vidrio, y así poder tomar elegir el más adecuado para mejorar el confort y desempeño energético del lugar.

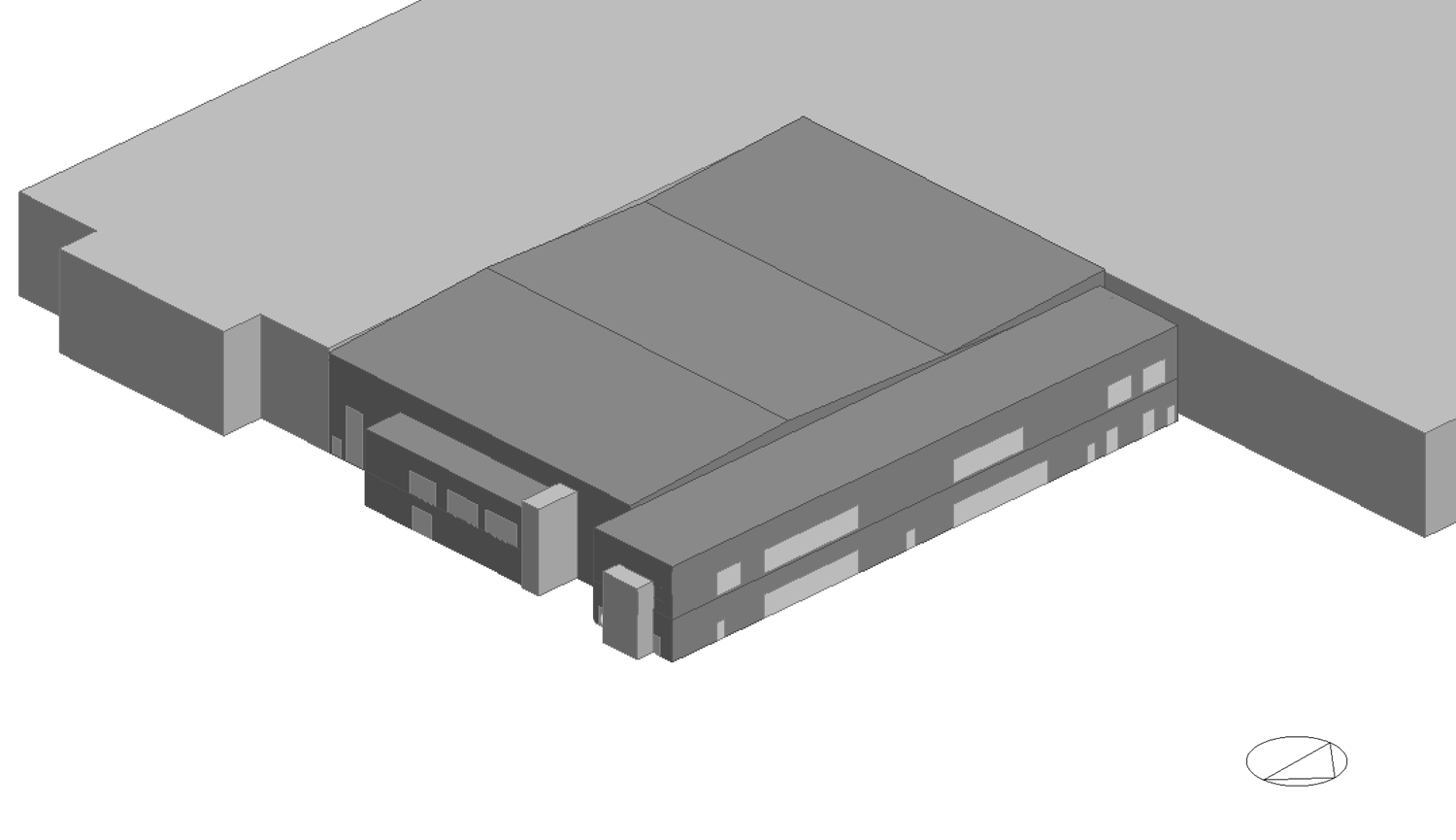

CONTINENTAL
Se realiza el modelado energético del proyecto de ampliación de CONTINENTAL, que consta de un área de oficinas y un área de producción, anexo al edificio existente, ubicado en un terreno en Aguascalientes, Aguascalientes. En las etapas de proyecto arquitectónico-ejecutivo se realiza un análisis de desempeño energético simple -SIMPLE BOX ENERGY MODELING, que consiste en: Modelado “Edificio Base” (Baseline Building) y “Edificio Propuesto” (Proposed Building) con software especializado Design Builder: se modela en tercera dimensión un edificio base y uno propuesto utilizando el software aceptado por USGBC basado en la plataforma DOE-2. El modelo propuesto se realiza con el diseño definitivo del edificio, geometría, materiales, aislamiento térmico, protección solar e ingenierías. El modelo base se realiza con la misma geometría que el propuesto y los materiales, protección solar e ingenierías se alimentan siguiendo la metodología de modelado especificada en el Apéndice G del estándar IESNA/ASHRAE/ANSI 90.1-2010. Realizamos el modelado energético del proyecto planteado por el cliente, y programamos horarios de ocupación, funcionamiento, iluminación, equipos, entre otros. Se modela el sistema HVAC planteado por los ingenieros del proyecto, sistema bastante complejo donde se introducen ventilación mecánica, VRF, circuitos de renovación de aire, climatización con chillers, entre otros.

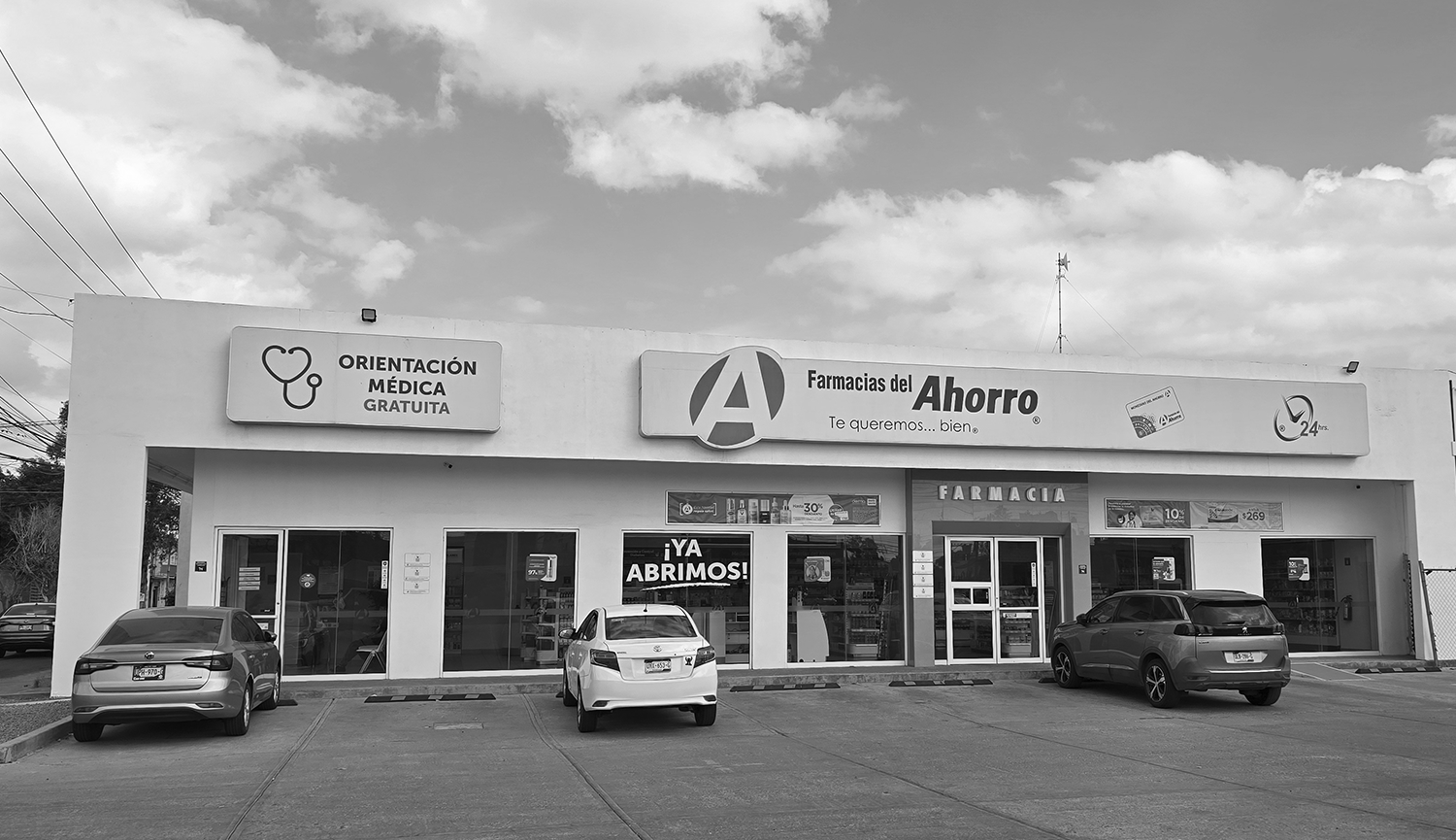

AHO PUERTA DEL SOL II
Se realiza el levantamiento de una tienda ya construida para poder realizar el estudio de consultoría completo y el análisis financiero comparativo de implementación de nuevas estrategias arquitectónicas que sean capaces de reducir los costos operativos, principalmente la reducción del uso del sistema de climatización y de la iluminación artificial. Como conclusión de los estudios realizados, pudimos reducir la demanda de calefacción anual respecto del escenario 00 en un 70.5% y la demanda de refrigeración una reducción del 57.3%. ¿Será importante invertir en una buena envolvente que incremente el confort interior y la iluminación natural?
MULTICOMERCIAL QUERÉTARO
Estudio de iluminación natural y CFD. Dada la configuración y avance del proyecto, y la imposibilidad de hacer cambios significativos para reducir los consumos de climatización, se realizan las siguientes recomendaciones para mejorar el confort y reducir consumos de iluminación artificial en el conjunto. ILUMINACIÓN NATURAL •Escenario 01: Opción 1: eliminar cubierta en áreas de circulaciones Opción 2: cubierta transparente •Escenario 02: Incremento de altura de vanos 50%: de 2.40 a 3.60 m •Escenario 03: Introducción de domos corridos en cubierta de locales •Escenario 04: Reducción de crujías: Cambio de configuración y redistribución de espacios en nivel N1. •Escenario 05:Cambio de orientación de fachadas norte- sur: -Mejora de la orientación y del confort -Mayor captación de iluminación natural durante todo el día VENTILACIÓN NATURAL •Escenario 01: Se propone lograr ventilación natural cruzada en los locales (dependerá del uso del local): 1. Locales con doble fachada 2.Abrir huecos de ventilación en cubierta (efecto chimenea) •Escenario 02: Crear ventilación natural cruzada en circulaciones: 1.No bloquear circulaciones en dirección este-oeste 2.Se recomiendan quiebres para reducir velocidad del aire.
