2022
PAN 110

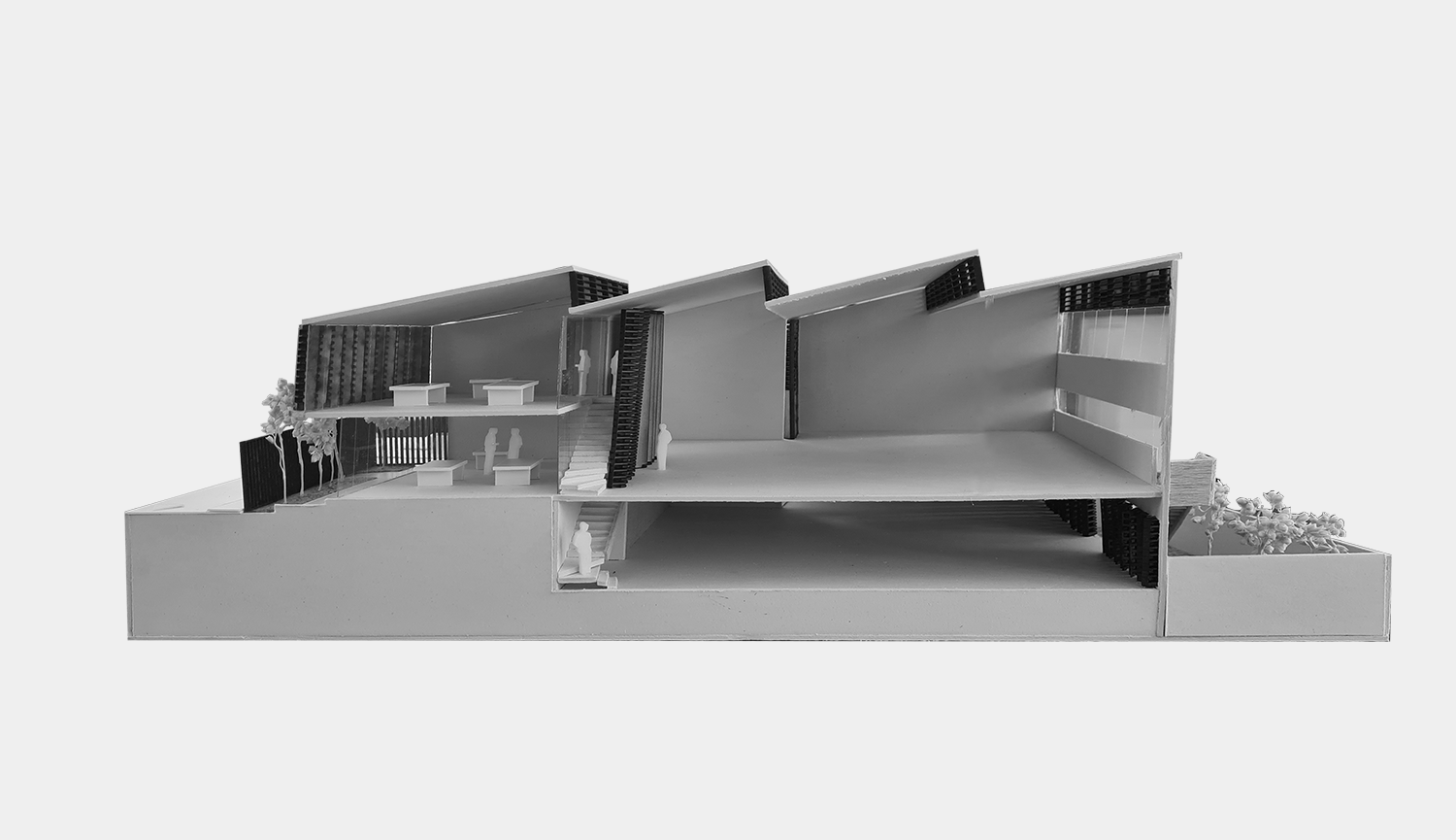

Corregidora, QuerétaroBodega industrial destinada a almacenamiento de tinacos en Querétaro. Consta de un estacionamiento enterrado que aprovecha el desnivel del terreno, un espacio de bodega, y un bloque de oficinas con mezzanine.

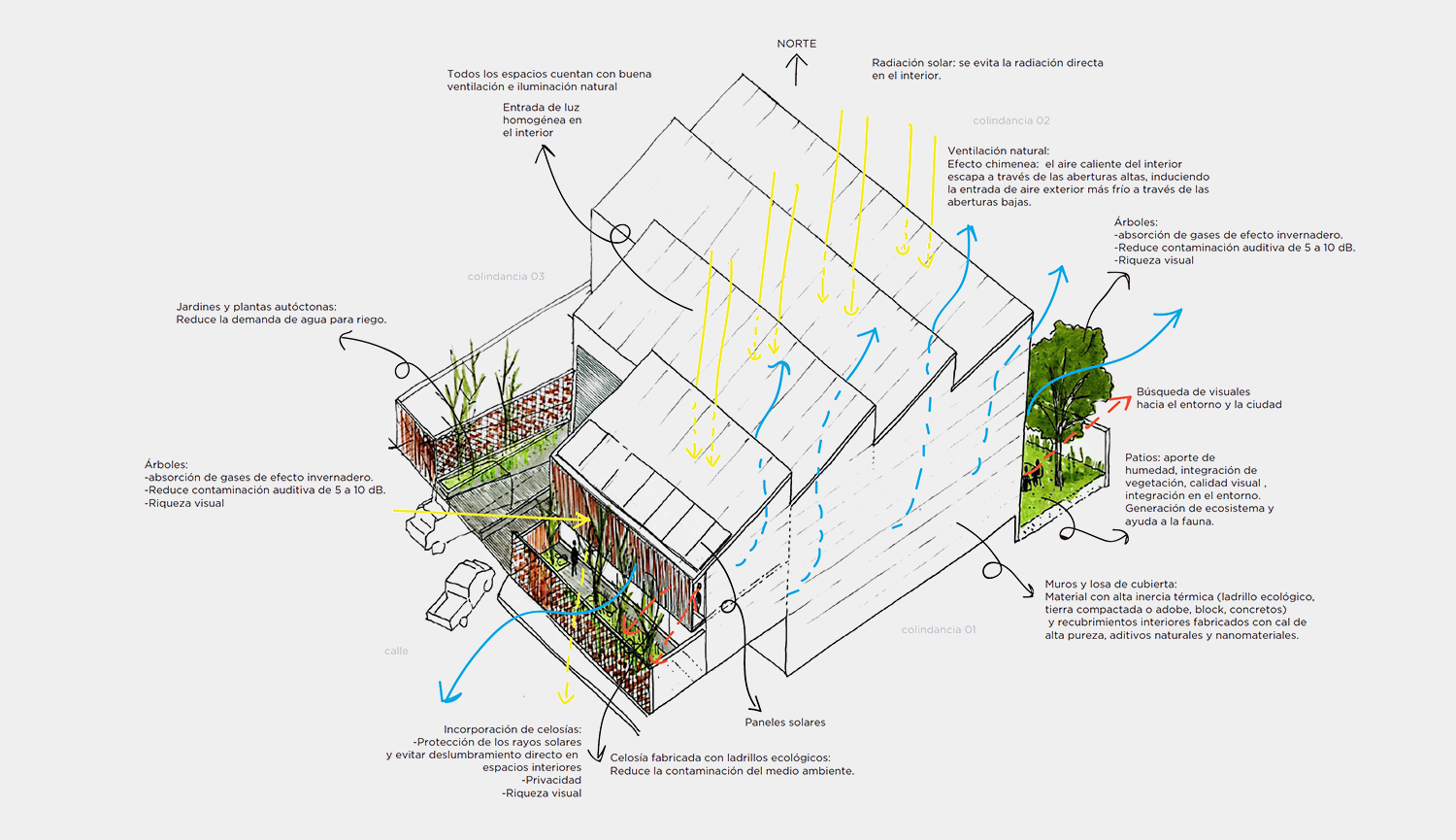

Se concibe el proyecto desde la esencia de la arquitectura bioclimática y las estrategias pasivas existentes para lograr confort en el interior. En este caso se opta por el uso de dientes de sierra para introducir iluminación natural, cuidando la orientación para evitar en todo momento el deslumbramiento directo al interior, así como para lograr una ventilación y evacuación de calor por la parte superior.
En lo que respecta a los materiales, se opta por el uso de un BTC (bloque de tierra comprimida en muros) y un panel sándwich en cubierta para lograr inercia térmica, evitar el sobrecalentamiento de los cerramientos y contribuir a disminuir la huella de carbono al usar un material de bajas emisiones de CO2.
En cuanto a la energía, se contempla el uso de paneles solares para lograr una bodega energy zero interconectada con la red.
En agua, se realiza un estudio de factibilidad sustentable que nos permite, en base a superficies de cubierta y 20 m3 de almacenamiento, ahorrar el 55% del agua potable.
Se estima un retorno de inversión para todas las tecnologías activas de 4 años.
¿Y si empezamos a visualizar así los proyectos industriales de pequeña escala, que son unos de los mayores consumidores de energía, agua, y generadores de residuos?
¿Cuánto podríamos contribuir a la reducción de emisiones de CO2, a la reducción de demanda de climatización y energía y de agua en una ciudad como Querétaro?
Sostenibilidad
¿Cuáles fueron los aspectos clave ?
Se realizaron todos los estudios de consultoría energética completos, así como un estudio de factibilidad de ingenierías sustentables, a nivel de proyecto arquitectónico, para poder cerrar los criterios en una etapa temprana de proyecto:
-Estudios de asoleamiento
-Análisis de confort
-Análisis de iluminación natural
-CFD Computational Fluid Dynamics
-Estudio de los elementos de sombreado
-Análisis climático
-Estudio de estrategias bioclimáticas
Simulación energética

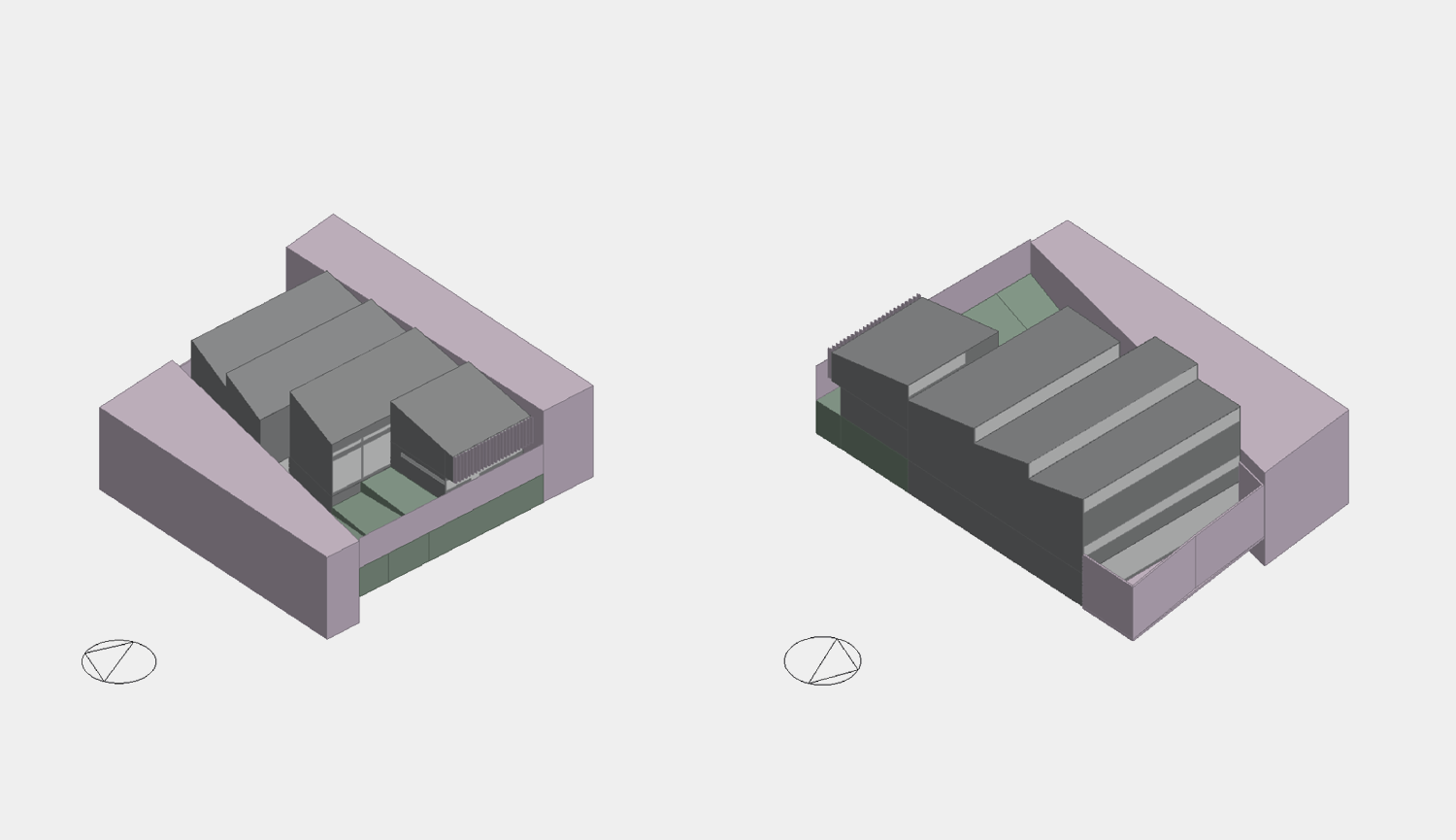

Para proceder al modelado energético en Design Builder, lo primero que hacemos es introducir el archivo climático correspondiente a la estación meteorológica más cercana. A continuación, se realiza el modelado de las diferentes áreas climáticas del proyecto, huecos, rejillas, ventanas, puertas, protecciones solares, etc. Una vez modelada toda la geometría, introducimos los datos de las diferentes plantillas: tipos de cerramiento, especificación de vidrios, programaciones de ocupación, iluminación, sistemas, entre otros; ventilación natural y % de aperturas en vanos, tipo de actividad y asignación del tipo de espacio, o temperaturas de consigna de sistemas de climatización.

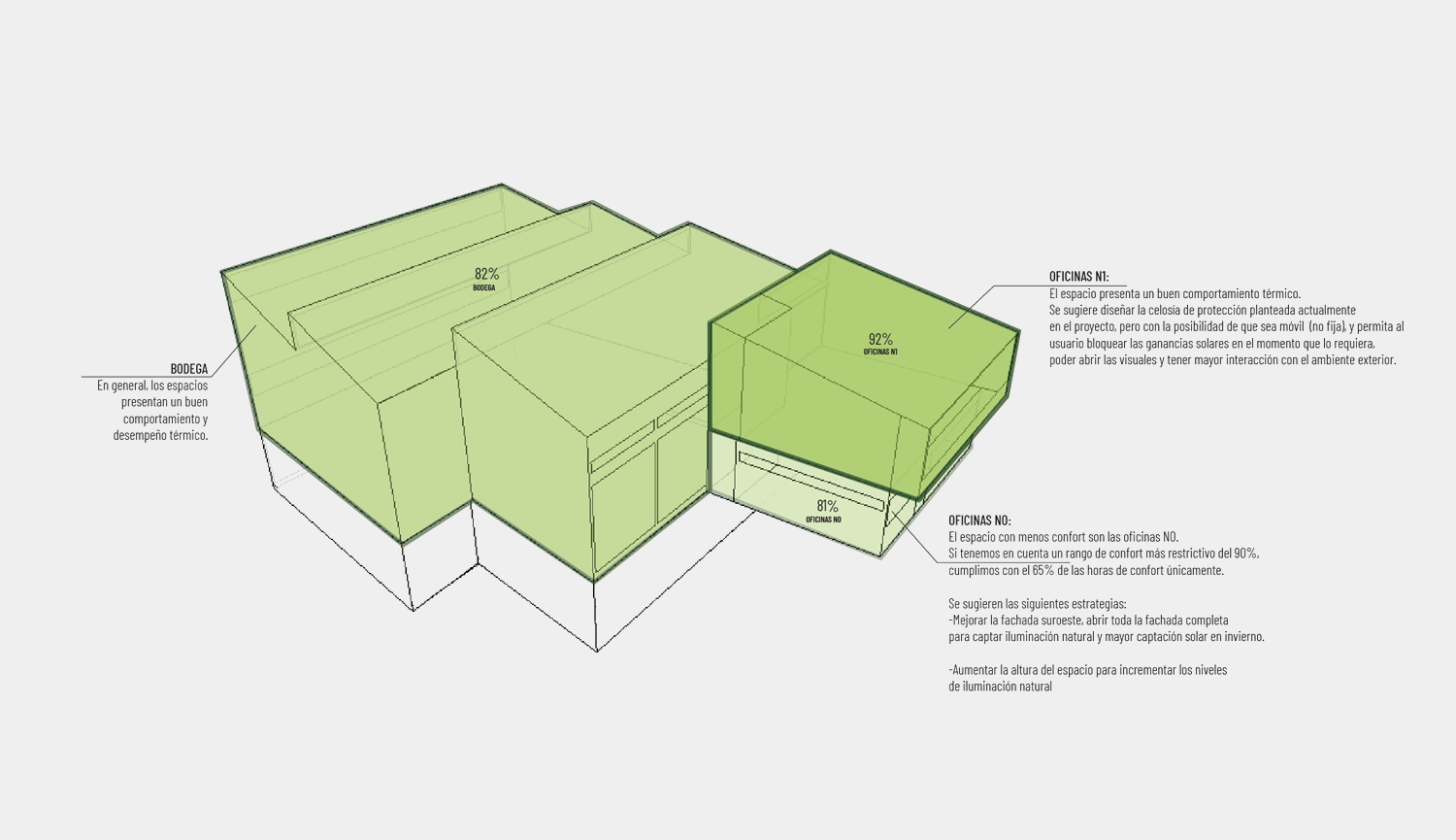

El estudio de confort se realiza teniendo en cuenta varios escenarios posibles a evaluar, con el fin de establecer una comparativa de confort PASIVO. Una simulación del edificio PASIVA, significa que los escenarios que se están simulando tienen desactivados los sistemas de climatización y la ventilación mecánica.
Para estos análisis, únicamente se tienen en cuenta la arquitectura, orientaciones, materiales y especificaciones, espesores y acabados, horas de ocupación, programaciones de uso y ventilación natural. El objetivo de estas simulaciones es poder resolver el 100% del confort desde la propia arquitectura, sin tener que recurrir a sistemas de climatización.
El % de disconfort que resulte, tendrá que ser cubierto con sistemas activos, ya sean de refrigeración o de calefacción.
